Les matières que nous soudons, et celles que nous ne soudons pas
Un assemblage sans fil, sans couture et étanche pour les tissus techniques et les non-tissés : géotextiles, vêtements haute performance, filtration, protection solaire et matériel sanitaire. Nous soudons des tissus et des matières synthétiques souples : ni métal ni plastiques rigides.
Maquinorya est représentant officiel de PFAFF Industrial en Espagne pour les machines à souder et de thermosoudage. Voir sur le site de PFAFFGuides sur le soudage par ultrasons
Avant de regarder les modèles, quatre lectures qui répondent aux questions qui reviennent toujours : votre matière convient-elle, comment fonctionne le procédé, en quoi il diffère des autres technologies et s'il vaut la peine d'arrêter de coudre.
Quelles matières peut-on souder par ultrasons
Thermoplastiques, non-tissés et enduits, oui ; coton, lin et cuir, non. Et que faire des mélanges, qui représentent la plupart des cas réels.
Comment fonctionne une machine à souder par ultrasons
Générateur, convertisseur, sonotrode et molette. Pourquoi la chaleur naît à l'intérieur de la matière et quels paramètres se règlent pour chaque tissu.
Ultrasons, air chaud ou coin chauffant : lequel choisir
Les quatre technologies de soudage textile comparées selon l'origine de la chaleur, les matières acceptées et les épaisseurs.
Coudre ou souder : quand changer de procédé
Les quatre critères pour décider, en commençant par celui qui règle le plus de cas : la couture doit-elle être étanche ?
Vous préférez sauter la théorie ? Envoyez-nous un échantillon de votre matière et nous vous dirons directement si elle se soude et avec quels paramètres.

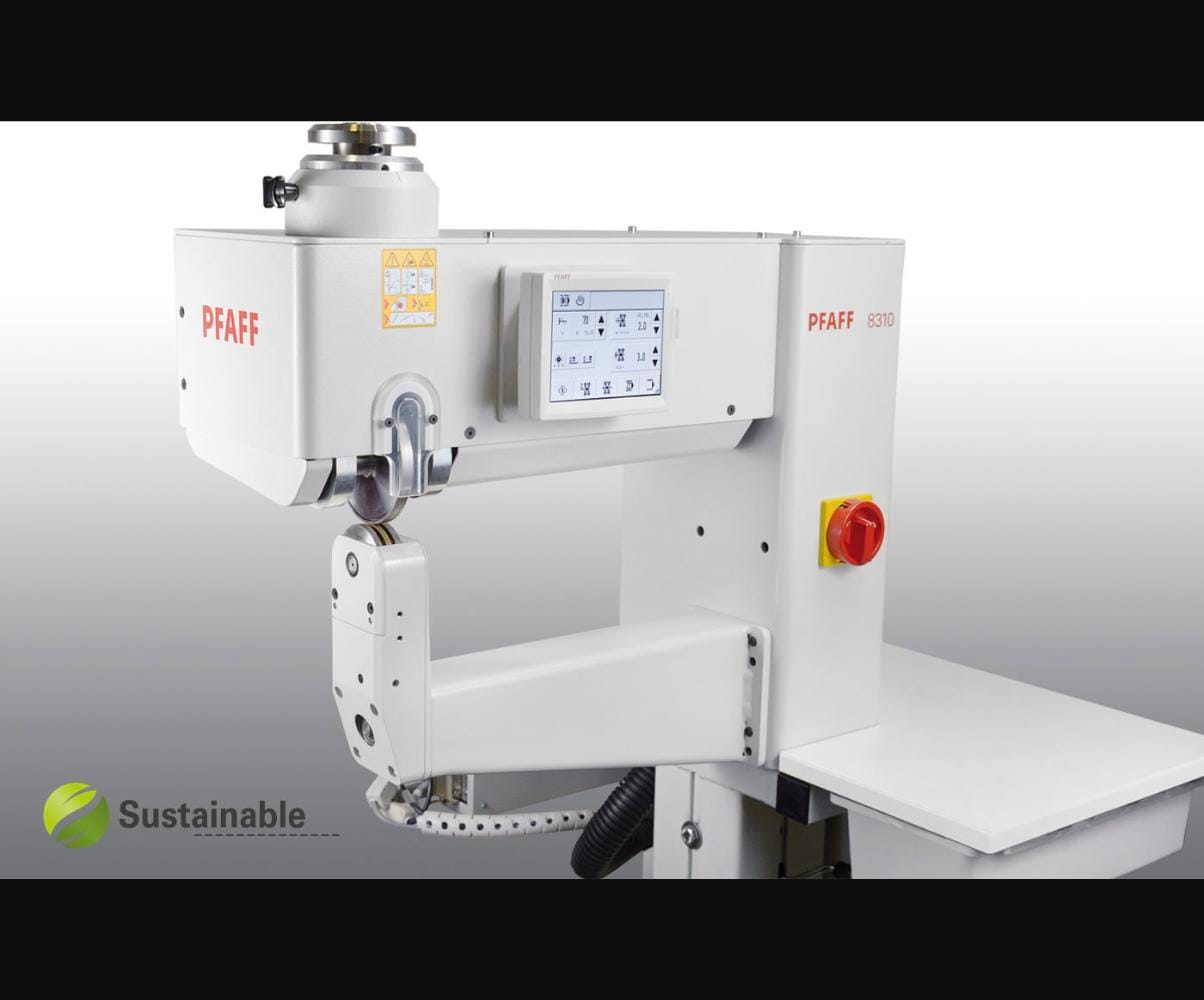

PFAFF 8310-041/004
Machine à souder par ultrasons programmable en version colonne verticale. Série Seamsonic avec commande électronique de la puissance, de l'amplitude, de la vitesse et de la pression. Fréquence 35 kHz, 400 W. Panneau tactile P1 avec SD et USB.
Caractéristiques principales
- Soudage par ultrasons à 35 kHz pour des assemblages sans adhésif ni consommable sur les tissus techniques
- Version colonne verticale avec commande électronique Seamsonic de la puissance, de l'amplitude et de la vitesse
- Puissance 400 W pour un soudage efficace des non-tissés, de la microfibre et des synthétiques
- Panneau tactile P1 avec mémoire de programmes, lecteur SD et USB pour la production en série
Caractéristiques techniques
- Fréquence : 35 kHz
- Puissance : 400 W
- Vitesse : 0,5 à 10 m/min
- Type : colonne verticale
- Système : Seamsonic à commande électronique
- Tension : monophasé 230 V, 50/60 Hz
Applications
Questions fréquentes
Quel avantage a le soudage par ultrasons sur le fil ? Le soudage par ultrasons crée une liaison moléculaire qui ne s’effiloche pas et ne laisse pas passer l’eau, sans fil ni adhésif : la couture est plus propre, plus résistante et sans aucun consommable sur les matières synthétiques.
Convient-elle à la production en série ? Oui, son système Seamsonic avec commande programmable et panneau tactile permet de reproduire exactement les mêmes paramètres à chaque cycle, pour une qualité constante en production à grande échelle.
PFAFF 8311-001/002
Nouvelle génération de machine à souder par ultrasons avec surveillance continue de la force de soudage. Contrôle de la vitesse, de l'énergie et de la force. Système innovant à double molette. Vitesse 0,5 à 10 m/min.
Caractéristiques principales
- Nouvelle génération avec surveillance continue de la force de soudage en temps réel
- Système innovant à double molette pour une couture plus régulière et de meilleure qualité
- Contrôle de la vitesse (0,5 à 10 m/min), de l'énergie et de la force pour une précision totale
- Détection automatique des défauts de soudure pour garantir la qualité en production
Caractéristiques techniques
- Vitesse : 0,5 à 10 m/min
- Système : double molette innovante
- Surveillance : continue, de la force de soudage
- Contrôle : vitesse, énergie et force
- Tension : monophasé 230 V, 50/60 Hz
Applications
Questions fréquentes
Que signifie la surveillance continue de la force ? Le système mesure en temps réel la force de soudage appliquée en chaque point de la couture et alerte l’opérateur s’il détecte une variation hors tolérance, pour que chaque couture ait la même qualité et la même résistance.
Est-elle compatible avec les normes de qualité ? Oui, la surveillance continue facilite le respect des normes de contrôle qualité comme ISO et EN pour les produits techniques et de sécurité.
PFAFF 8311-103/001
Version Cut & Seal : soudage et coupe en une seule opération. Molette de coupe activable par moteur. Idéale pour les tissus techniques, les filtres, le matériel sanitaire et les vêtements outdoor. Micro-coutures très résistantes.
Caractéristiques principales
- Cut & Seal : soudage et coupe en une seule opération pour une efficacité de production maximale
- Molette de coupe intégrée activable par moteur pour une coupe nette en même temps que le scellage
- Contrôle de la vitesse, de l'énergie et de la force de soudage avec surveillance en temps réel
- Idéale pour les micro-coutures très résistantes sur tissus techniques et matériel sanitaire
Caractéristiques techniques
- Vitesse : 0,5 à 10 m/min
- Système : Cut & Seal (soudage et coupe simultanés)
- Molette de coupe : activable par moteur
- Surveillance : continue, de la force de soudage
- Tension : monophasé 230 V, 50/60 Hz
Applications
Questions fréquentes
Qu’est-ce que la fonction Cut & Seal ? Elle permet de souder et de couper la matière en une seule étape, ce qui supprime l’opération de coupe séparée, divise le temps de cycle par deux et garantit des bords parfaitement scellés sans effilochage.
Pour quels types de tissus convient-elle ? Pour les non-tissés, la microfibre, les synthétiques et les tissus techniques. Elle ne convient pas au coton ni aux autres fibres naturelles, qui ne se soudent pas par ultrasons.
PFAFF 8311 Bras long
Version à bras long (1 000 mm) avec surveillance continue de la force de soudage. Optimale pour les grandes pièces comme les filtres industriels, les matelas médicaux, les bâches et les matériaux techniques grand format.
Caractéristiques principales
- Bras long de 1 000 mm pour travailler des pièces grand format sans contrainte d'espace
- Surveillance continue de la force de soudage sur toute la longueur de la couture
- Contrôle de la vitesse (0,5 à 10 m/min), de l'énergie et de la force de soudage par ultrasons
- Système à double molette pour un soudage régulier sur les grandes pièces techniques
Caractéristiques techniques
- Vitesse : 0,5 à 10 m/min
- Longueur du bras : 1 000 mm
- Système : double molette avec surveillance continue
- Surveillance : continue, de la force de soudage
- Tension : monophasé 230 V, 50/60 Hz
Applications
Questions fréquentes
Pourquoi un bras de 1 000 mm ? Le bras long permet de travailler des pièces grand format sans déplacer la machine, ce qui améliore la qualité de la couture en gardant toujours la même position et la même pression sur la matière.
A-t-elle les mêmes fonctions que le modèle standard ? Oui, elle comprend toutes les fonctions avancées de la série 8311, dont la surveillance continue de la force, le système à double molette et la commande électronique complète, adaptées au travail en grand format.
Modèles et documentation
- Modèles : PFAFF 8311 · PFAFF 8311 bras long · PFAFF 8310-041/001 · 8310-041/002 · 8310-041/005
- Pour les stores, screens et protection solaire : ultrasons Jentschmann. Soudage avec WeldSonic Solo · WeldSonic Twin 4.0 · WeldSonic Blind · WeldSonic Filter · ScreenSonic 360 ; coupe et scellage des bords avec CutSonic et CutSonic Pro.
- Documentation à télécharger : PFAFF 8310 · PFAFF 8311
- Vous ne savez pas quelle technologie convient à votre matière ? Envoyez-nous votre projet avec des photos et nous vous conseillons.
