Machines de thermosoudage des coutures par bande : PFAFF 8303i
Étanchéité des coutures par thermosoudage de bande sur les matières imperméables, respirantes et déperlantes. Des solutions précises pour les vêtements techniques, les équipements de protection et les applications industrielles.
Maquinorya est représentant officiel de PFAFF Industrial en Espagne pour les machines à souder et de thermosoudage. Voir sur le site de PFAFFMachines de thermosoudage PFAFF 8303ix pour l'étanchéité professionnelle des coutures dans l'industrie textile.
Qu'est-ce qu'une machine de thermosoudage ?
Les machines de thermosoudage à air chaud (hot-air taping) étanchéifient les coutures en continu sur les matières imperméables, respirantes et déperlantes en appliquant une bande thermocollante. Elles sont indispensables dans la confection des vêtements de travail, de protection, outdoor et de sport, dans la chaussure et dans l'automobile.
- Température de scellage : max. 650 °C
- Vitesse : max. 7 m/min (option jusqu'à 20 m/min)
- Coupe-bande électronique intégré
- Différentes marques et différents modèles disponibles
Bandes pour le thermosoudage des coutures

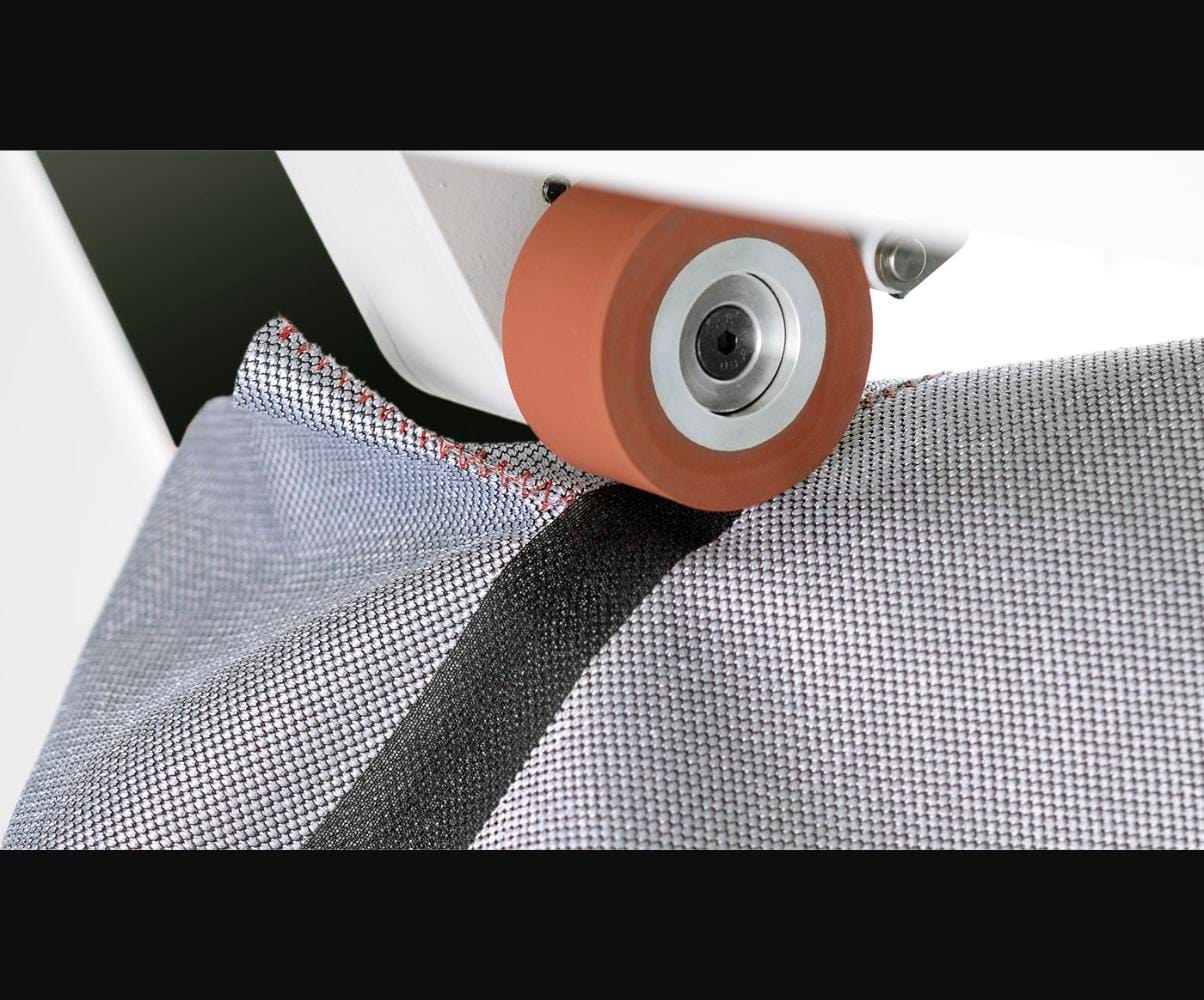

La machine de thermosoudage applique une bande thermocollante sur la couture avec de l'air chaud et de la pression. La bande doit être compatible avec le tissu et avec la température de travail : nous travaillons avec les bandes d'étanchéité Gluetex SST et avec toute la gamme de bandes d'étanchéité pour coutures et bandes thermocollantes.
Pour les vêtements outdoor, de sport et de protection, nous avons aussi les bandes Bamalosa : la bande trois couches pour vêtements outdoor, qui s'applique à 450-530 °C, les bandes pour jersey simple et lycra, et celles en EVA et taffetas pour les combinaisons sanitaires. Nous vous envoyons un échantillon pour l'essayer sur votre machine avant de commander.
Les PFAFF 8303i avec prix, comme la 8303i-340/001 Baseline, sont dans notre boutique. Fiche technique de la PFAFF 8303ix-340/011.
Vous travaillez déjà avec une machine de thermosoudage ? Vous avez les parties d'une machine de thermosoudage expliquées en photo et le guide pas à pas pourquoi la bande de thermosoudage ne colle-t-elle pas ?

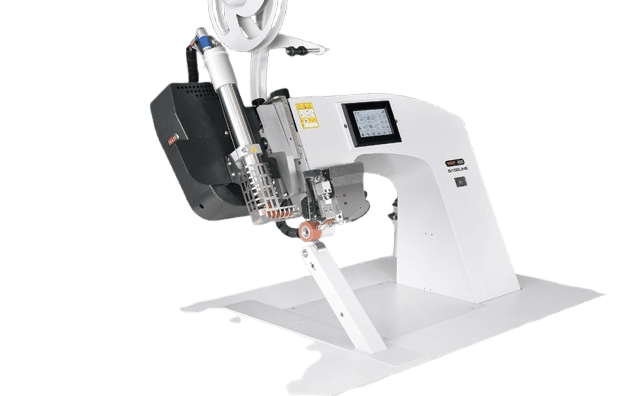

PFAFF 8303i-340/001 Baseline
Machine de thermosoudage à air chaud économique et polyvalente.
Deux moteurs d'avance indépendants.
Colonne variable : 25, 28 et 32 mm.
Rouleau interchangeable : Ø 45 mm (25 mm pour les courbes serrées).
Idéale comme modèle de base configurable de la série.
Caractéristiques principales
- Deux moteurs d'avance indépendants pour une qualité de scellage reproductible
- Colonne variable de 25, 28 et 32 mm et rouleaux interchangeables pour de multiples applications
- Commande électronique de la température max. 650 °C, de la vitesse et de la pression de scellage
- Coupe-bande à entraînement indépendant et réglage de précision
Caractéristiques techniques
- Température max. : 650 °C
- Vitesse max. : 7 m/min
- Largeur de bande : 10-30 mm (selon la colonne)
- Colonne : interchangeable 25, 28 ou 32 mm
- Diamètre du rouleau : 45 mm standard (25 mm en option pour les courbes)
- Puissance de chauffe : 3 600 W
- Consommation électrique : 3 700 W
- Consommation d'air (6 bar) : env. 150 l/min
- Tension de raccordement : monophasé 230 V, 50/60 Hz
Applications
Conçue comme le modèle de base économique de la série 8303i, avec colonne et rouleau configurables pour s’adapter aux vêtements de travail, outdoor et de sport, aux équipements de protection, à la chaussure et à l’automobile. Son coupe-bande à entraînement indépendant réduit la consommation de matière et simplifie le passage d’une production à l’autre.
Questions fréquentes
Qu’est-ce qui distingue la Baseline du reste de la série 8303ix ? C’est le modèle d’entrée configurable de la série : colonne interchangeable (25, 28 et 32 mm) et deux moteurs d’avance indépendants, pour s’adapter à différentes applications sans devoir choisir un modèle figé.
Comprend-elle un coupe-bande ? Oui, elle a un coupe-bande à entraînement indépendant et réglage de précision, qui évite les coupes manuelles et réduit le gaspillage de bande.

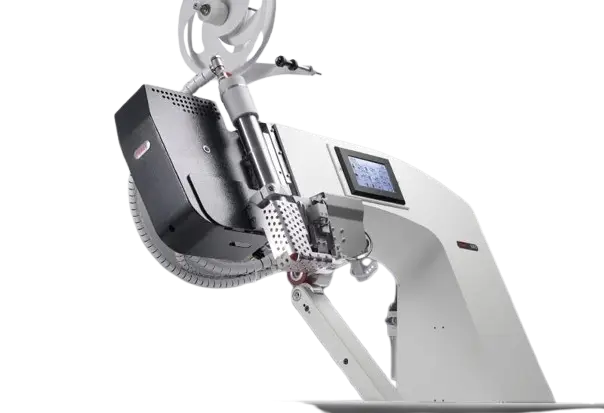

PFAFF 8303ix-140/011
Machine de thermosoudage à air chaud.
Un moteur d'avance.
Largeur de bande : 10-20 mm.
Colonne : 25 mm. Rouleau : Ø 45 mm.
Idéale pour les vêtements de travail et de sport.
Caractéristiques principales
- Un seul moteur d'avance pour un fonctionnement simple et fiable en production de base
- Colonne standard de 25 mm adaptée aux coutures droites sur matières imperméables
- Rouleau de 45 mm pour une plus grande surface de contact et un scellage régulier des bandes de 10-20 mm
-
Commande électronique de la température jusqu'à 650 °C avec réglage de la vitesse et de la pression
Caractéristiques techniques
- Température max. : 650 °C
- Vitesse max. : 7 m/min
- Largeur de bande : 10-20 mm
- Largeur de colonne : 25 mm
- Diamètre du rouleau : 45 mm
Applications
Idéale pour la production de vêtements de travail et de sport demandant une étanchéité de base des coutures. Adaptée aux vêtements imperméables en moyenne série comme les vestes, pantalons et combinaisons de travail, les vêtements de sport de plein air et les vêtements de pluie. Son moteur unique la rend parfaite pour les ateliers à production modérée qui veulent de la fiabilité sans complexité technique.
Questions fréquentes
Qu’est-ce qui distingue la 8303ix-140/011 des autres modèles ? C’est le modèle d’entrée de la série 8303ix : un seul moteur d’avance simplifie l’utilisation et l’entretien ; elle est idéale pour les ateliers qui cherchent une solution de thermosoudage fiable sans complexité.
Quel type de bande accepte-t-elle ? Elle travaille avec des bandes thermosoudables de 10 à 20 mm de large, compatibles avec les matières imperméables et respirantes courantes comme le Gore-Tex, le softshell et similaires.
PFAFF 8303ix-243/011
Machine de thermosoudage à air chaud.
Deux moteurs d'avance indépendants.
Largeur de bande : 10-25 mm.
Colonne : 28 mm. Rouleau : Ø 43 mm.
Idéale pour l'outdoor et les vêtements de protection.
Caractéristiques principales
- Deux moteurs d'avance indépendants pour une pose de bande parfaitement régulière
- Colonne de 28 mm avec rouleau de 43 mm optimisée pour les matières outdoor de milieu de gamme
- Accepte une bande thermosoudable de 10-25 mm de large avec réglage automatique de l'avance
-
Commande électronique complète de la température max. 650 °C, de la vitesse et de la pression de scellage
Caractéristiques techniques
- Température max. : 650 °C
- Vitesse max. : 7 m/min
- Largeur de bande : 10-25 mm
- Largeur de colonne : 28 mm
- Diamètre du rouleau : 43 mm
Applications
Conçue pour l’étanchéité des coutures sur les vêtements outdoor haut de gamme, les équipements de protection individuelle (EPI) et les vêtements de travail imperméables certifiés. Ses deux moteurs garantissent une alimentation continue et sans glissement sur les matières techniques comme les membranes multicouches, les tissus laminés et les toiles très résistantes. Très utilisée dans la confection de vêtements de montagne, de vêtements de pluie professionnels et de tenues de sport haute performance.
Questions fréquentes
Quel avantage apportent les deux moteurs d’avance ? Les deux moteurs travaillent de façon synchronisée pour tirer la matière des deux côtés de la couture, ce qui évite les glissements et assure une pose régulière de la bande, même sur les tissus techniques glissants.
Convient-elle à la production en série ? Oui. Son système à double moteur et sa capacité à travailler des bandes jusqu’à 25 mm en font une machine très adaptée aux lignes de production à volume moyen à élevé qui demandent une qualité constante.
PFAFF 8303ix-245/011
Machine de thermosoudage à air chaud.
Avance différentielle.
Largeur de bande : 10-30 mm.
Colonne : 28 mm. Rouleau : Ø 45 mm.
Pour les matières techniques premium.
Caractéristiques principales
- Avance différentielle pour bien entraîner la matière, y compris sur les tissus techniques et délicats
- Colonne de 28 mm avec rouleau de 45 mm pour une plus grande surface de scellage sur les bandes larges
- Accepte des bandes thermosoudables de 10-30 mm, la plus large des 8303ix à double moteur
- Commande électronique de la température, de la vitesse et de la pression avec mémoire de programmes
Caractéristiques techniques
- Température max. : 650 °C
- Vitesse max. : 7 m/min
- Largeur de bande : 10-30 mm
- Largeur de colonne : 28 mm
- Diamètre du rouleau : 45 mm
Applications
La PFAFF 8303ix-245/011 est destinée à la production de matières techniques premium où la qualité du scellage est critique : vêtements de protection chimique, combinaisons à haute imperméabilité, matériel médical et vêtements pour conditions extrêmes. Son avance différentielle réduit les erreurs d’alimentation sur les tissus délicats ou très denses ; c’est le choix des fabricants qui ne peuvent se permettre aucun défaut d’étanchéité.
Questions fréquentes
Qu’est-ce que l’avance différentielle et pourquoi est-elle importante ? L’avance différentielle signifie que les deux rouleaux d’entraînement peuvent tourner à des vitesses légèrement différentes, ce qui compense automatiquement les écarts de tension du tissu. On peut ainsi étanchéifier des matières élastiques, très épaisses ou délicates sans déformation ni pli.
En quoi diffère-t-elle du modèle 243/011 ? Les deux ont un double moteur, mais la 245/011 a l’avance différentielle et accepte des bandes jusqu’à 30 mm de large (contre 25 mm pour la 243), ce qui la destine aux applications plus exigeantes sur matières premium.
PFAFF 8303ix-340/011
Machine de thermosoudage à air chaud.
Colonne étroite 25 mm.
Largeur de bande : 10-20 mm.
Rouleau : Ø 40 mm (courbes serrées).
Idéale pour la chaussure et l'automobile.
Caractéristiques principales
- Colonne étroite de 25 mm pour accéder aux coutures dans les courbes prononcées et sur les pièces complexes
- Rouleau de 40 mm pour un scellage précis sur la chaussure, l'automobile et les pièces moulées
- Commande électronique de la température max. 650 °C, de la vitesse et de la pression de scellage
- Scellage de bande de 10-20 mm de large avec réglage automatique
Caractéristiques techniques
- Température max. : 650 °C
- Vitesse max. : 7 m/min
- Largeur de bande : 10-20 mm
- Largeur de colonne : 25 mm
- Diamètre du rouleau : 40 mm
Applications
Conçue spécialement pour l’étanchéité des coutures dans les courbes serrées : tiges de chaussures techniques et imperméables, gants de travail et de montagne, éléments de sièges automobiles et toute pièce à géométrie complexe demandant d’accéder à des zones difficiles.
Questions fréquentes
Pourquoi une colonne étroite ? Elle permet d’accéder aux coutures dans les courbes serrées et les espaces réduits où une colonne plus large n’entre pas ; elle est donc idéale pour la chaussure technique et les pièces en trois dimensions.
Est-elle disponible avec garantie ? Oui, Maquinorya la fournit avec un an de garantie, la mise en service et le service technique avec des pièces d’origine.
PFAFF 8303ix-341/011
Machine de thermosoudage à air chaud.
Colonne polyvalente 28 mm.
Largeur de bande : 10-25 mm.
Rouleau : Ø 41 mm.
Haute productivité standard.
Caractéristiques principales
- Colonne polyvalente de 28 mm équilibrée pour une haute productivité dans les applications standard
- Rouleau de 41 mm pour un scellage efficace sur les coutures droites et légèrement courbes
- Commande électronique complète de la température max. 650 °C, de la vitesse et de la pression
- Accepte une bande d'étanchéité de 10-25 mm de large pour plus de souplesse de production
Caractéristiques techniques
- Température max. : 650 °C
- Vitesse max. : 7 m/min
- Largeur de bande : 10-25 mm
- Largeur de colonne : 28 mm
- Diamètre du rouleau : 41 mm
Applications
Questions fréquentes
Convient-elle à la production en série ? Oui, c’est l’option la plus polyvalente de la série 8303ix, conçue pour une haute productivité en production standard avec des changements de configuration rapides.
Quel support propose Maquinorya ? Installation, formation des opérateurs, un an de garantie et service après-vente avec des pièces d’origine en stock.
PFAFF 8303ix-342/011
Machine de thermosoudage à air chaud.
Colonne large 32 mm.
Largeur de bande : 10-30 mm.
Rouleau : Ø 45 mm.
Pour les matières épaisses et le secteur automobile.
Caractéristiques principales
- Colonne la plus large de la série 8303ix (32 mm) pour les bandes d'étanchéité plus larges
- Rouleau de 45 mm pour une surface de contact maximale sur les matières épaisses
- Accepte une bande d'étanchéité jusqu'à 30 mm de large pour des coutures très imperméables
- Particulièrement indiquée pour les matières épaisses de l'industrie lourde et de l'automobile
Caractéristiques techniques
- Température max. : 650 °C
- Vitesse max. : 7 m/min
- Largeur de bande : 10-30 mm
- Largeur de colonne : 32 mm
- Diamètre du rouleau : 45 mm
Applications
Questions fréquentes
Quand choisir la colonne de 32 mm ? Quand on travaille avec des bandes d’étanchéité larges (jusqu’à 30 mm) ou des matières plus épaisses qui demandent plus de pression et de surface de scellage pour une couture totalement imperméable.
Avez-vous des pièces de rechange disponibles ? Oui, chez Maquinorya nous avons un stock de pièces d’origine PFAFF pour toute la série 8303ix, pour réduire au minimum les arrêts en cas de maintenance.
PFAFF 8330-040
Thermosoudage par bande chauffante pour matières imperméables et respirantes. Colonne frontale. Avance différentielle avec deux moteurs indépendants. Vit. max. 7 m/min.
Caractéristiques principales
- Thermosoudage par bande chauffante avec colonne frontale pour un accès optimal à la couture
- Avance différentielle avec deux moteurs indépendants pour une adaptation parfaite aux pièces en forme
- Commande électronique de la température et de la vitesse pour un scellage précis sur matières imperméables
- Version haute productivité pour les vêtements imperméables et respirants en production continue
Caractéristiques techniques
- Type : thermosoudage par bande chauffante
- Système d'avance : différentiel avec deux moteurs indépendants
- Colonne : frontale
- Vitesse max. : 7 m/min
- Température : commande électronique
Applications
Questions fréquentes
Qu’est-ce que l’avance différentielle ? L’avance différentielle à deux moteurs indépendants règle séparément la vitesse du rouleau supérieur et du rouleau inférieur, ce qui adapte l’avance aux pièces de courbures différentes sans que la matière s’étire ou fasse des plis.
Quelle différence entre le thermosoudage par bande chauffante et le thermosoudage à air chaud ? Le thermosoudage par bande chauffante apporte la chaleur par une bande ou un rouleau continu sur la bande d’étanchéité, alors que le modèle à air chaud utilise une buse d’air. La bande chauffante assure un contact plus régulier avec la bande d’étanchéité.
PFAFF 8330-041
Thermosoudage par bande chauffante pour la confection. Scellage dynamique avec réglage automatique de la puissance de chauffe. Programmation de segments et de cycles complets.
Caractéristiques principales
- Thermosoudage par bande chauffante avec scellage dynamique et réglage automatique de la puissance de chauffe
- Programmation de segments et de cycles complets pour une production à différentes vitesses
- Commande adaptative qui règle la puissance en fonction de la vitesse d'avance
- Idéale pour la confection avec des variations de vitesse pendant le cycle de scellage
Caractéristiques techniques
- Type : thermosoudage par bande chauffante
- Système : scellage dynamique avec réglage automatique de la puissance
- Programmation : segments et cycles complets
- Vitesse max. : 7 m/min
- Température : commande adaptative
Applications
Questions fréquentes
Qu’est-ce que le scellage dynamique ? C’est un système qui règle automatiquement la puissance de chauffe en fonction de la vitesse d’avance : quand l’opérateur ralentit dans les zones complexes, la puissance baisse automatiquement pour que la température sur la matière reste toujours correcte.
Convient-elle aux coutures dans les angles ? Oui, elle convient particulièrement aux coutures dans les angles et les zones où il faut ralentir, grâce à son réglage automatique de la puissance qui garantit le scellage même dans ces zones.
PFAFF 8330-042
Thermosoudage par bande chauffante pour vêtements outdoor et de protection. Surveillance de la température par deux capteurs. Coupe-bande à entraînement indépendant.
Caractéristiques principales
- Thermosoudage par bande chauffante avec double capteur de température pour une surveillance précise
- Coupe-bande intégré à entraînement indépendant pour une meilleure productivité
- Commande électronique de la température et de la vitesse pour l'étanchéité des vêtements outdoor et de protection
- Contrôle qualité par double surveillance de la température en temps réel
Caractéristiques techniques
- Type : thermosoudage par bande chauffante
- Capteurs de température : 2 (surveillance continue)
- Coupe-bande : intégré à entraînement indépendant
- Vitesse max. : 7 m/min
- Température : contrôle par double capteur
Applications
Questions fréquentes
Pourquoi deux capteurs de température ? Le double capteur permet de surveiller la température en deux points du processus de scellage à la fois, pour garantir que la bande reçoit exactement la bonne température sur toute sa largeur et détecter instantanément tout écart.
Comprend-elle un coupe-bande ? Oui, le coupe-bande à entraînement indépendant est intégré à la machine et permet de couper la bande en fin de couture sans interrompre le processus, ce qui améliore la productivité et la finition.

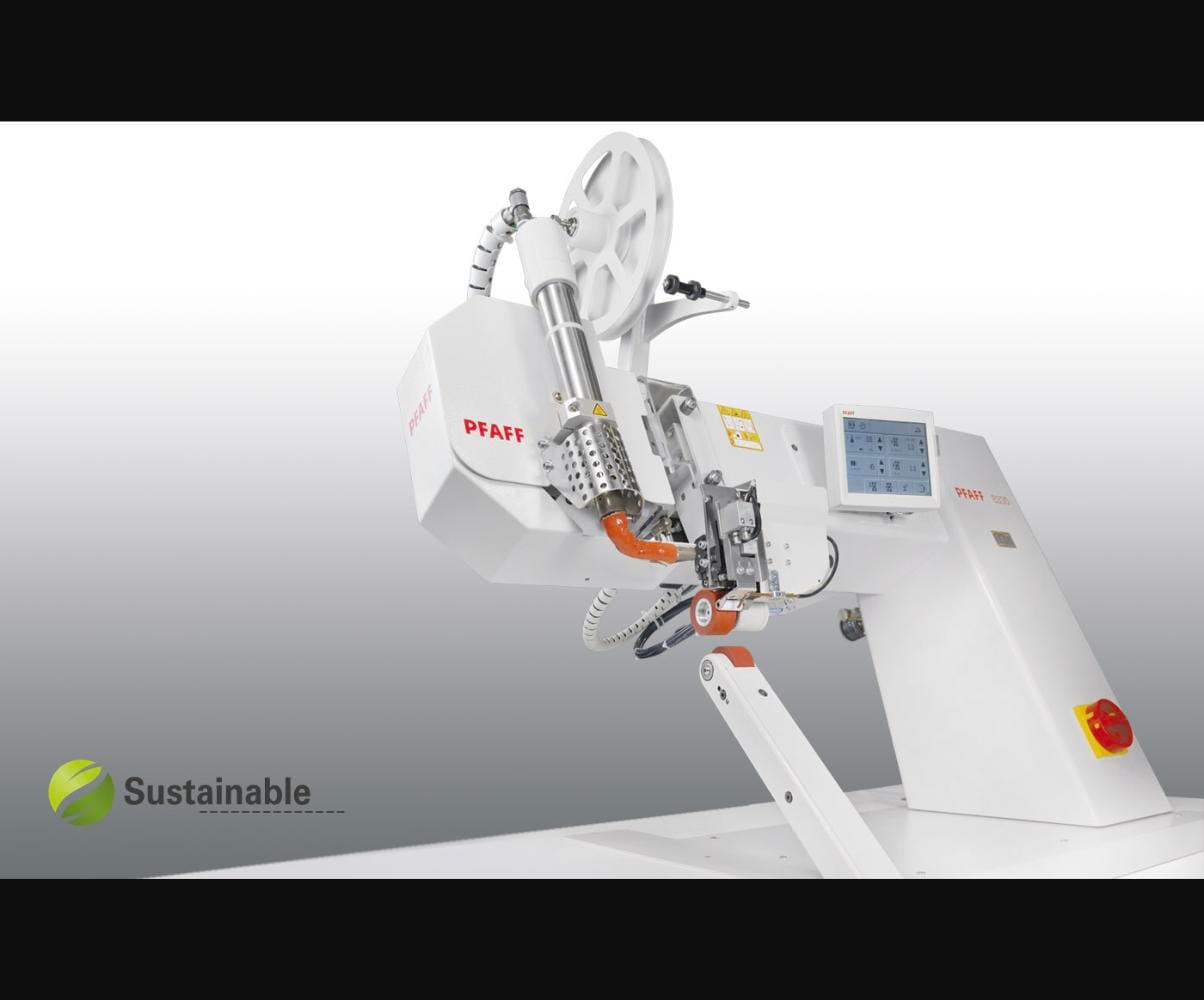

PFAFF 8330-043
Thermosoudage par bande chauffante pour un usage industriel avancé. Système de rouleaux variable. Paramètres transférables d'une machine à l'autre. Température max. 650 °C. Puissance : 3600 W.
Caractéristiques principales
- Système de rouleaux variable pour s'adapter à différentes géométries de couture
- Puissance élevée de 3 600 W pour le scellage des matières techniques les plus résistantes
- Paramètres transférables d'une machine à l'autre pour synchroniser les lignes de production
- Température max. 650 °C avec commande électronique de précision pour un usage industriel intensif
Caractéristiques techniques
- Type : thermosoudage par bande chauffante
- Puissance : 3 600 W
- Température max. : 650 °C
- Système de rouleaux : variable
- Vitesse max. : 7 m/min
- Paramètres : transférables d'une machine à l'autre
Applications
Questions fréquentes
Que signifie que les paramètres sont transférables d’une machine à l’autre ? Cela permet d’exporter et d’importer la configuration des programmes entre plusieurs unités du même modèle, pour que toute la ligne de production travaille avec exactement les mêmes paramètres sans reconfigurer chaque machine une à une.
À quoi sert la puissance plus élevée de 3 600 W ? La puissance plus élevée permet d’étanchéifier des matières plus résistantes ou plus épaisses, ou de travailler plus vite sur les matières standard, ce qui augmente la productivité dans les applications industrielles intensives.

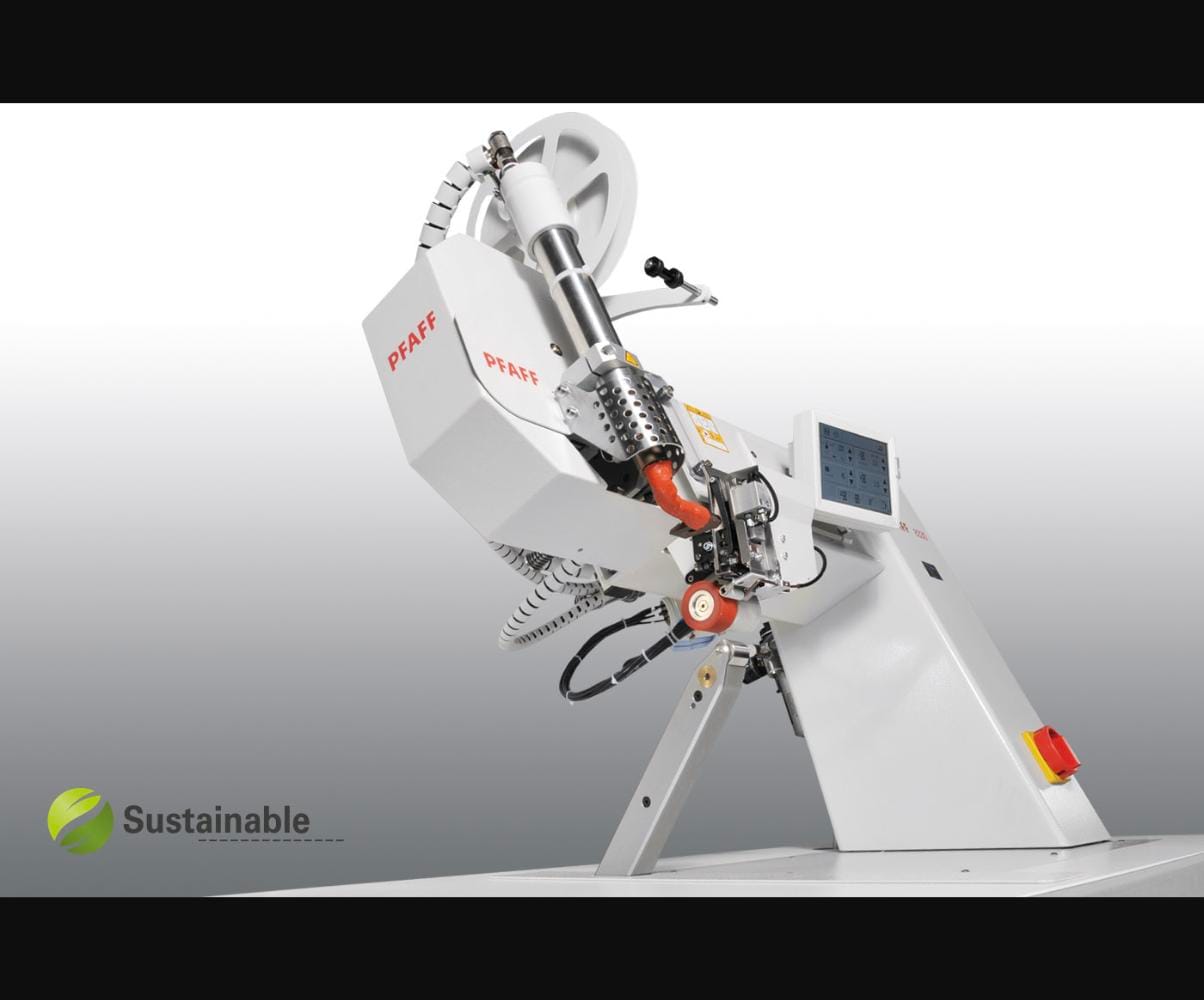

PFAFF 8330-243
Thermosoudage par bande chauffante pour la chaussure et l'automobile. Colonne étroite par l'arrière. Idéale pour les coutures de chaussures et les sièges automobiles rembourrés.
Caractéristiques principales
- Thermosoudage par bande chauffante avec colonne étroite par l'arrière pour la chaussure et l'automobile
- Accès optimal aux coutures intérieures des chaussures et des sièges automobiles rembourrés
- Commande électronique de la température et de la vitesse pour un scellage précis sur matières techniques
- Conception spécialisée pour le scellage des pièces de forme complexe et de géométrie en trois dimensions
Caractéristiques techniques
- Type : thermosoudage par bande chauffante
- Colonne : étroite par l'arrière
- Vitesse max. : 7 m/min
- Température : commande électronique
- Application principale : chaussure et sièges automobiles
Applications
Questions fréquentes
Pourquoi la colonne est-elle à l’arrière ? La colonne arrière permet à la machine d’accéder à l’intérieur des chaussures et à la face arrière des sièges automobiles, où une colonne frontale n’arriverait pas ; elle est indispensable pour ces applications.
Peut-on l’utiliser pour d’autres types de chaussures ? Elle est surtout conçue pour la chaussure technique à coutures thermosoudées, mais elle peut s’adapter à d’autres types de chaussures demandant une étanchéité des coutures par l’intérieur. Chez Maquinorya, nous vous conseillons pour votre application.
